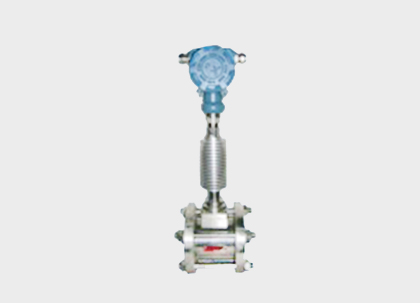

渦街流量計LUGB-99

產品描述

測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便等優點；

廣泛應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測

量。

產品特點

1、適用介質：蒸汽、導熱油等各種介質。

2、傳感器的感應元件不直接與被測介質接觸，性能穩定、可靠性高。

3、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用

壽命長。

主要技術參數

1、范圍度寬達10：1~15：1；測量范圍：正常工作范圍，雷諾數為20，000-7，000，000；

2、輸出信號不受液體溫度、壓力、粘度及組份影響；測量可能范圍，雷諾數8，000-7，000，000；

3、精度等級：液體，指示值的±1.0%；氣體，指示值的±1.0%；蒸汽，指示值的±1.5%；

4、輸出信號：a.電壓脈沖　　低電平：0-1V；高電平：大于4V；占空比為50%；電流4-20mA(三線制)；

5、電源電壓：+12VDC；+24VDC；介質溫度： 普通型a.-40℃～+130℃；b.-10℃～+250℃;

6、高溫型a.-10℃～+350℃ ；b.-10℃～+380℃;工作壓力：0-2.5Mpa,法蘭夾持連接(注：應用戶要求，可提供其它壓力等級，需定做)。

7、壓力損失：ΔP=ΔP=1.079*10-6*ρ*v2 (式中：ΔP：壓力損失kpa；ρ：被測介質的密度kg/m3;V：被測介質的流速m/s)；

8、殼體材料：碳鋼；不銹鋼(1Cr18Ni9Ti)；

9、規格(管道內徑)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口徑為插入式)。

10、環境溫度 -25℃～+55℃；濕度≤85%RH；防爆類型：本安型；防爆標志；iaIIcT6；

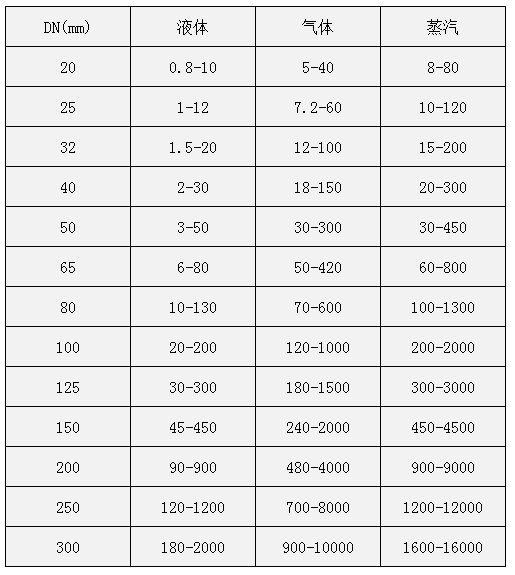

工作狀況下流量范圍(單位：m3/h)，見表
